电缆桥架型号分类有多少种

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

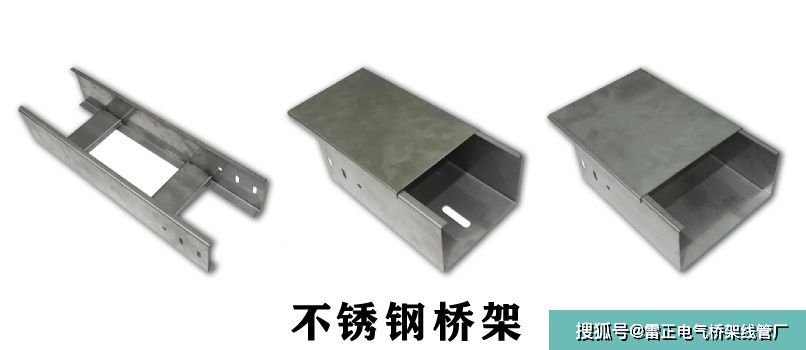

电缆桥架型号分类：

1 、梯级式电缆桥架

梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

在建筑工程设计中，应依据经济发展合理化，技术性可行性分析，运作安全系数等要素综合性较为桥架的合理布局，明确计划方案，并充足考虑工程施工安裝，维护保养和维修的规定，电缆敷设。

1、桥架的布局应依据经济发展合理化、技术性可行性分析、运作安全性等要素综合性类比，建筑工程设计中。以明确最好计划方案，也要充足考虑工程施工设备、维护保养维修及电缆敷设的规定。

2、铺设在电气设备专用型屋子里时以外，桥架水准铺设在机器设备隔层或安全通道且小于2.5m应采用维护保养接地装置对策。桥架水准铺设时距路面的高宽比一般不少于于2.5m竖直铺设时距路面1.8米下列部分应加金属材料后盖板维护。

3、应选用抗腐蚀的刚度材料生产制造.或采用耐腐蚀解决，桥架、电线槽以及抗震支架应用在有腐蚀自然环境中。耐腐蚀处理方法应考虑工程项目自然环境和使用性能的规定。对耐蚀性能规定较高或规定清洁的场地，宜采用铝合金型材桥架。

4、可在桥架，桥架在有防火安全规定的区间内。拖盘内加上具备防火或阻燃特性的板，网等材料组成封闭式或半封闭式式构造，并采用在电缆桥架以及抗震支架表面刷涂防火安全镀层等对策。其总体防火特性应考虑相关法律法规标准或规范的规定。工程项目防火安全规定较高的场地.不适合选用铝合金型材桥架。

5、必须屏蔽掉干扰信号的电缆线路线.或者有安全防护外界影n向如室外光照。腐蚀液體、易燃性烟尘等自然环境规定时.应取用没孔托盘式桥架。

6、桥架应取用后盖板;公共性安全通道或户外超越路面段.最底层桥架子上宜加垫块或应用没孔拖盘，非常容易堆积烟尘的场地。
