常用交流接触器实物接线图，觉得好可以收藏转发。
1、这是常用接触器控制负载接线图，简单明了，注意停止按钮和启动按钮位置不能错。
2、这是电源整流滤波电路实物接线图，上图用桥堆，下图用四个整流二极管，效果一样。
3、单相电机逆顺转控制接线图，这种情况在我们日常生活中使用比较多。
4、这是三相四线电度表互感器接线图，单相的互感器接线也有接互感器的，至于为什么要接互感器，有兴趣的可以查查资料，或在下面留言评论。
5、这个是水位控制接线图，这个不论工厂还是家庭都有用过，只是家庭用单相电机。
6、延时断电接线图，这里主要是延时继电器控制，延时继电器，有很多种类，有兴趣可以查查这方面资料。
7、延时停机，和上图差不多。
8、电机或负载间断性运行（间歇），还是用到了时间继电器！
9、这是三相电机逆顺转控制电路接线，和单相有区别吧！
10、和上面一样，只是上面是符号，下面用实物

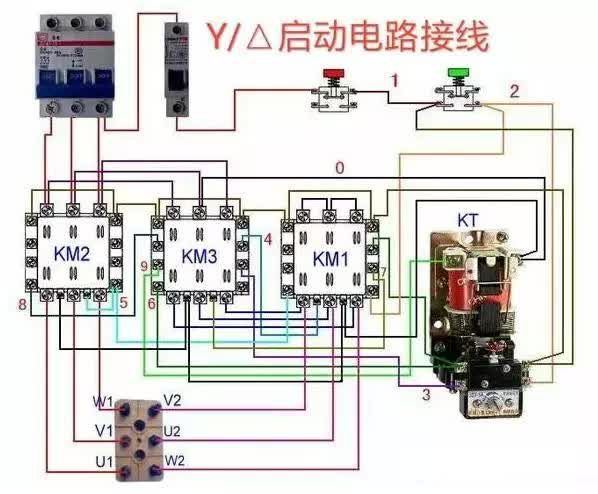

11、电动机Y/△接法有兴趣的可以理解一下，这是电机启动形式，是星三角启动的意思，降低启动电流。（分别发了实物接线图和电路原理接线图丿。实物接线图
实物接线图
电路图
