电缆桥架简介:

电缆桥架是一款为维护电缆而衍生的产品,是电缆的维护壳,避免电缆收到外界要素的损坏。

电缆桥架由支架、托臂和设备附件组成,首要类型可以分为梯式桥架、无孔托盘式桥架(槽式桥架)、有孔托盘式桥架(托盘式电缆桥架)等。桥架可独立架起设备,也可以敷设在建筑物和管廊支架上。且全部零件需进行镀锌处理,如需安装在室外或防腐环境都具有优秀的耐腐蚀功用。

 桥架选型标准(2019版)

电缆桥架型号:

市面常用的桥架型号分别是:槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架

  • 槽式电缆桥架:槽式电缆桥架像箱子一样,是一种全封闭型的电缆桥架。

 桥架选型标准(2019版)

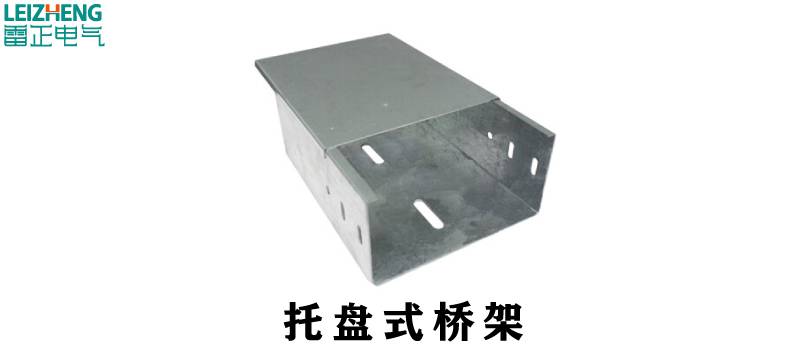

  • 托盘式电缆桥架:托盘式桥架是半密封形,外观与槽式桥架相似,但是区别在托盘式桥架下底开孔,在保证的密封性的同时增强了散热性。

 桥架选型标准(2019版)

  • 梯式电缆桥架:梯式电缆桥架简称 “ 梯式桥架 ” 它外型独特像梯子形状,中间焊有横杆支撑,使得桥架的重量轻且承重能力极强,且具有良好的散热性。

 桥架选型标准(2019版)

电缆桥架材质分类:

按材质可分为:镀锌电缆桥架、铝合金电缆桥架、不锈钢电缆桥架

  • 镀锌电缆桥架:由冷轧板通过镀锌附着在表面制成镀锌桥架,拥有良好的防腐和抗干扰能力。桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》

 桥架选型标准(2019版)

  • 铝合金桥架:采用1060铝板制作,该铝板铝含量高达99.6%以上,铝合金梯式桥架具有抗腐蚀、耐磨、防水和使用寿命长等性能。桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》

 桥架选型标准(2019版)

  • 不锈钢桥架:用304不锈钢型号材质制造而成,表面一般不需要处理,其性能及价值比其他材质桥架要高。桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB/T 20878-2007《不锈钢和耐热钢 牌号及化学成分》

 桥架选型标准(2019版)

电缆桥架表面处理分类:

按表面处理可分为:防火电缆桥架、喷塑电缆桥架、热镀锌电缆桥架

  • 防火桥架:是由在一般镀锌桥架外层加防火涂料,防火桥架遇火后不会焚烧,然后隔绝火势延伸,具有极其优良的防火阻火作用,又具有耐火、耐油、耐腐蚀、无毒、无污染,全体装置便利,结构合理,运用寿命长,而且漂亮。桥架执行规范应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB 8624-2012《建筑材料及制品焚烧功能分级》。

 桥架选型标准(2019版)

  • 喷塑电缆桥架:由镀锌桥架经过表面加工一层静电粉末喷塑而成,使得桥架表面光滑,亦可根据安装环境选择搭配颜色,有抗腐蚀、耐磨、防水和使用寿命长等性能。桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》。

 桥架选型标准(2019版)

  • 热镀锌电缆桥架:首先把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中,使得桥架表面附着厚厚的锌层。桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》。

 桥架选型标准(2019版)

更多电缆桥架类型图示:

 桥架选型标准(2019版)

电缆桥架配件图示:

 桥架选型标准(2019版)

 桥架选型标准(2019版)

电缆桥架常用规格:

  • 根据JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架常用规格如下图:

 桥架选型标准(2019版)

以上便是桥架选型标准(2019版)的介绍,希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识。如果还有疑问可以通过PC端查看本文章下的更多内容。
